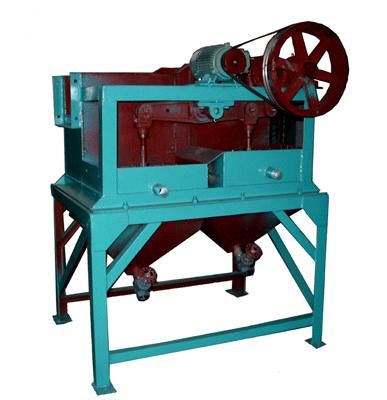

旁动型隔膜跳汰机
[所属分类:重选设备] [发布时间:2012-2-2] [发布人:管理员] [阅读次数:] [返回]
产品特点：
本产品为旁动（上下）型，矩形跳汰机，其特点是片层比较稳定，选别效果比较好，隔膜与传动装置在跳汰机一侧，维修方便，广泛应用于金矿选矿厂回收细粒级高品位矿，砂金矿山用于选别粗精矿，在岩金矿选矿厂配置与磨矿分级回路中提前回收单体粗粒金。
改进型（A）采用分水阀设计，传动机构联动分配给谁，结构独特先进，实现合理补水。
选用说明：
订货时除注明型号、数量外，还需注明筛孔尺寸，无要求按2mm供货；
传动型号如无特别要求，按左式生产；
跳汰室分单双斗供用户选择，订货时必须注明。
技术参数：
|
规格 型号 |
给矿粒度 （mm） |
冲次 (次/min) |
冲程 (mm) |
给矿浓度 (%) |
补充水量 (t/h) |
电动机 |
外形尺寸 长×宽×高（mm） |
重量 (kg) | ||
|
型号 |
功率(kw) | |||||||||
|
双斗 |
300×400 |
1-12 |
322-420 |
0-25.3 |
15-50 |
2.1-3.8 |
Y90S-4 |
1.1 |
1290×1270×1750 |
745 |
|
300×450A |
1-12 |
322-420 |
0-25.3 |
15-50 |
2.1-3.8 |
Y90S-4 |
1.1 |
1230×1270×1740 |
550 | |
|
单斗 |
300×400 |
≤10 |
300 |
0-18 |
15-50 |
1-2 |
Y90L-6 |
1.1 |
650×1030×1588 |
320 |
|
400×600A |
≤10 |
300 |
0-18 |
15-50 |
2.1-5.4 |
Y90L-6 |
1.1 |
792×1237×1894 |
400 | |
|
400×600 |
≤10 |
76.7-767 |
0-18 |
15-50 |
2.1-5.4 |
TZT222-4 |
1.5 |
996×1263×1789 |
500 | |
|
600×900 |
≤10 |
300 |
0-25 |
15-50 |
2.1-6 |
Y112M-4 |
2.2 |
1638×1230×2148 |
1400 | |
